Power Sequence

پاور سکوئنس (Power Sequence) یا توالی توان در مادربرد لپ‌تاپ، فرآیندی حیاتی است که ترتیب و زمان‌بندی فعال‌سازی ولتاژها و سیگنال‌های کنترلی را برای راه‌اندازی صحیح سیستم تعیین می‌کند. درک دقیق این فرآیند برای عیب‌یابی و تعمیر مادربردهای معیوب ضروری است.

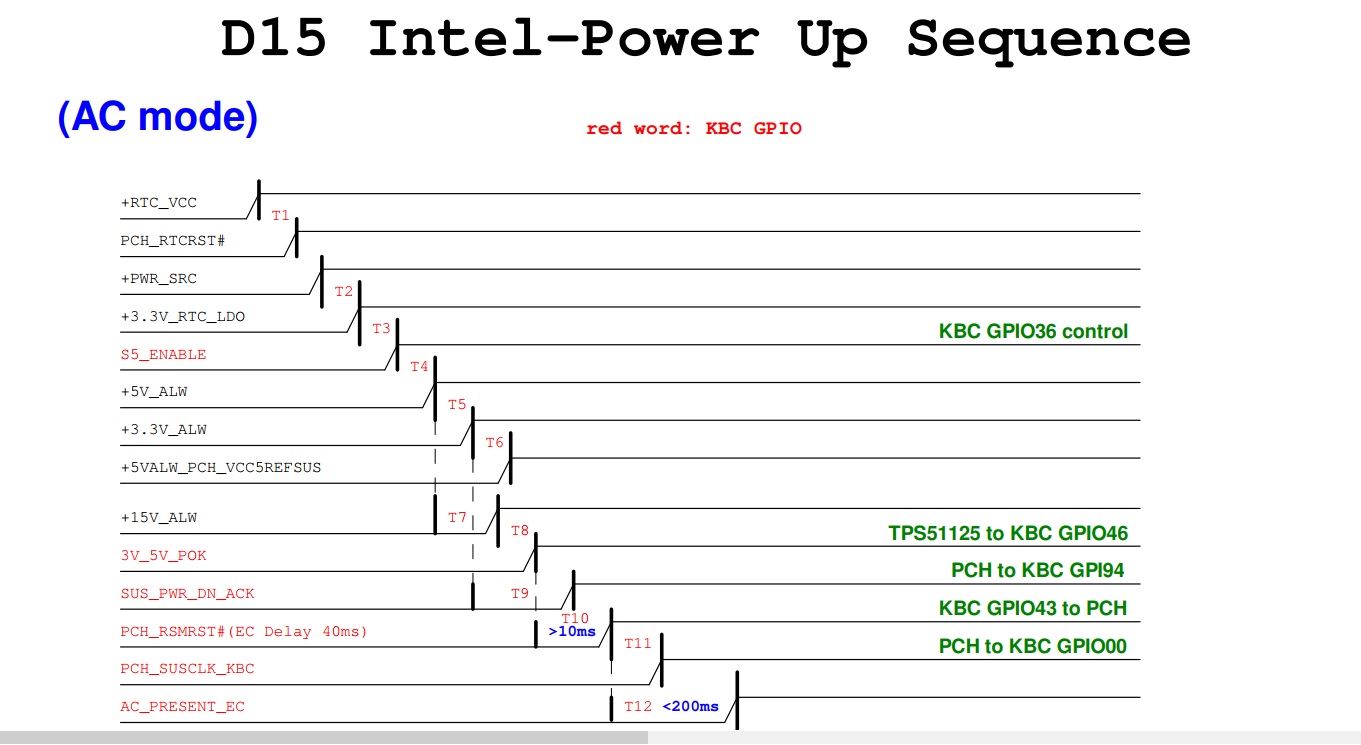

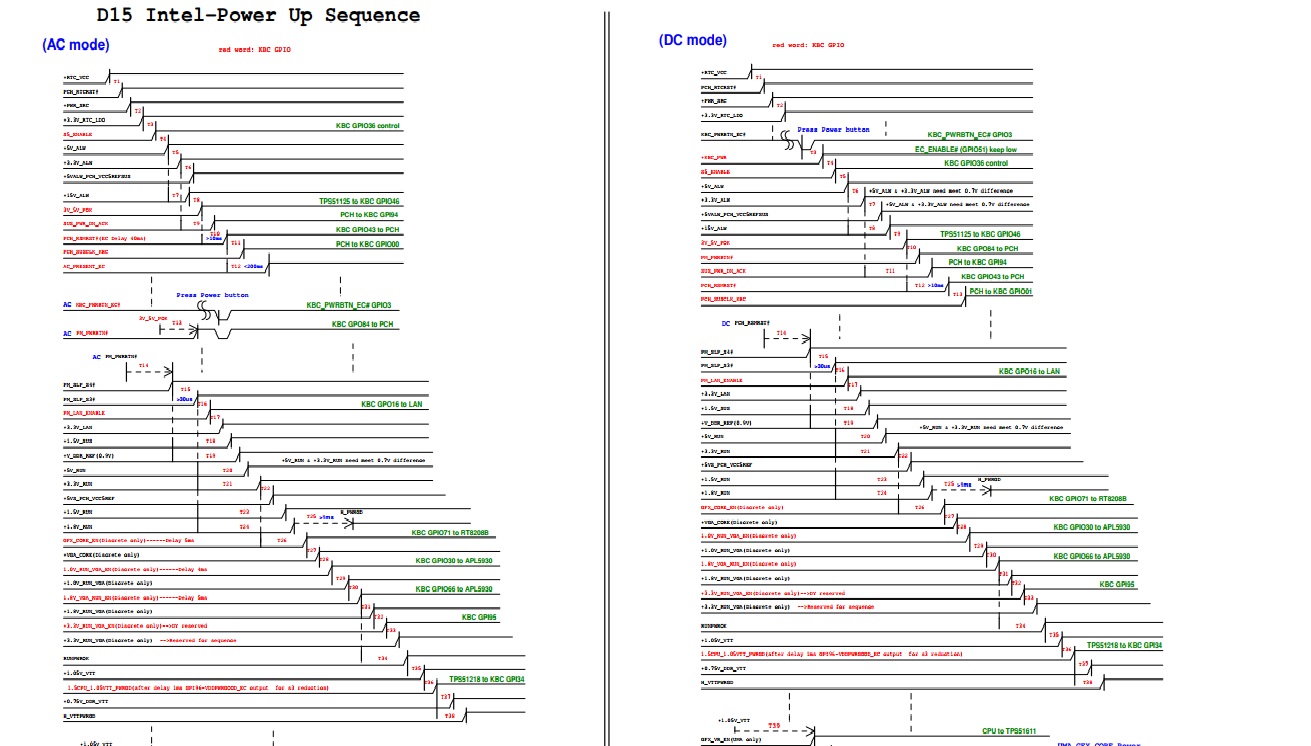

مراحل اصلی پاور سکوئنس در مادربرد لپ‌تاپ

1. ولتاژهای اولیه (Always-On):

   • حتی زمانی که لپ‌تاپ خاموش است، ولتاژهایی مانند ۳٫۳V و ۵V به اجزایی مانند SIO (Super I/O)، BIOS و مدار RTC اعمال می‌شوند.

2. فشار دادن دکمه پاور:

   • با فشردن دکمه پاور، سیگنالی به نام #PWRBTN به SIO ارسال می‌شود.

   • SIO پس از دریافت این سیگنال، سیگنال‌هایی مانند #RSMRST و #PWRBTN خروجی را به PCH (Platform Controller Hub) ارسال می‌کند تا مراحل بعدی راه‌اندازی آغاز شود.

3. فعال‌سازی ولتاژهای مرحله‌ای:

   • پس از تأیید سیگنال‌ها، ولتاژهای مختلف به ترتیب فعال می‌شوند:

     • ۳٫۳V

     • ۵V

     • ۱٫۸V

     • ۱٫۵V

     • ۱٫۰۵V

     • ولتاژ هسته پردازنده (CPU Core)

     • ۰٫۹V برای هسته گرافیکی (GFX Core)

4. تأیید سیگنال‌ها:

   • هر ولتاژ پس از فعال شدن باید توسط سیگنال‌هایی مانند PWROK یا VR_ON تأیید شود تا مرحله بعدی آغاز گردد.

   • در صورت عدم دریافت تأیید، فرآیند پاور سکوئنس متوقف می‌شود.





سیگنال‌های کلیدی در پاور سکوئنس

• PWRBTN#: سیگنال ناشی از فشردن دکمه پاور.

• RSMRST#: سیگنال ریست برای SIO و PCH.

• SLP_S3# / SLP_S4#: سیگنال‌های مرتبط با حالت‌های خواب سیستم.

• PWROK: سیگنال تأیید ولتاژهای اصلی برای شروع بوت.

• VR_ON: سیگنال فعال‌سازی رگولاتورهای ولتاژ.

و ……

عیب‌یابی بر اساس پاور سکوئنس

در صورت بروز مشکلاتی مانند روشن نشدن لپ‌تاپ یا عدم نمایش تصویر، بررسی مراحل پاور سکوئنس می‌تواند به شناسایی منبع مشکل کمک کند:

• عدم وجود ولتاژهای اولیه: ممکن است نشان‌دهنده خرابی در مدار ورودی یا فیوزها باشد.

• عدم ارسال یا دریافت سیگنال‌های کلیدی: می‌تواند ناشی از خرابی SIO یا PCH باشد.

• توقف در فعال‌سازی ولتاژهای مرحله‌ای: ممکن است به دلیل خرابی در رگولاتورها یا ICهای مربوطه باشد.



برای اطلاعات بیشتر به فیلم آموزشی پاورسکوئنس بخش فیلمهای آموزشی مادربرد لپ تاپ مراجعه نمایید.
